汽車檢測設備之——高低溫循環沖擊試驗箱使用方法

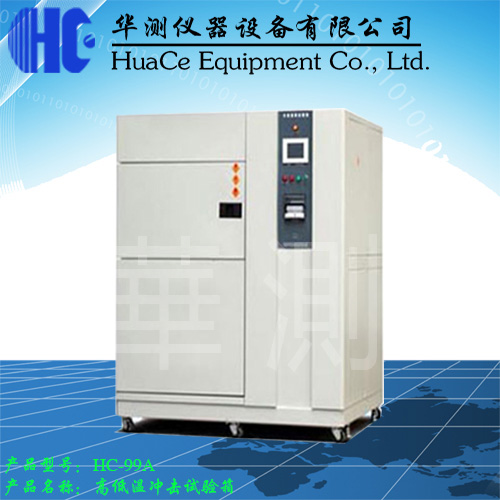

高低溫循環沖擊試驗屬于汽車檢測中的環境老化檢測，高低溫循環沖擊試驗箱（又名冷熱沖擊試驗箱）主要用于膨脹水壺的內部冷熱循環性能試驗。該試驗臺作為考核汽車膨脹水壺受內部冷熱交變試驗的測試主要設備，為冷卻器的設計提供試驗數據，也可驗證冷熱交變的溫度對焊縫和管材的影響，對保證熱交換器質量和提高其可靠性有重要作用。

滿足標準電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化，測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質，從精密的IC到重機械的組件，無一不需要它的理想測試工具。

在使用溫度在-25°到+40°的環境氣溫下，驗證電磁鐵塑料外殼和內部漆包線金屬的不同收縮率，是否會引起漆包線與引腳之間的連接被拉扯斷現象。根據GB/T 2423.4 交變濕熱試驗方法Db（12h+12h循環，），提出以下試驗方法。

1、取兩個國產電磁閥，標記為1#，2#；兩個進口電磁閥，標記為3#，4#；

2、確認4個電磁閥外殼無裂縫，破損；

3、將高低溫試驗箱溫度穩定在+25°，將4個電磁閥放入，在3h±30min內升溫到+40°，此為進入試驗的穩定階段；

4、保持3h，然后在9h±30min內降溫到-25°，保持3h，再在9h±30min內升溫到+40°，保持3h，此為一個循環，總時間為24h；

5、持續做6個循環，然后取出4個電磁閥，觀察塑料外殼表面情況，用萬用表測量兩個引腳間電阻，記錄測量結果。

6、參考標準：

GB/T2423.1-1989低溫試驗方法；GB/T2423.2-1989高溫試驗方法；

GB/T2423.22-1989溫度變化試驗；GJB150.5-86溫度沖擊試驗；

GJB360.7-87溫度沖擊試驗；GJB367.2-87405溫度沖擊試驗。

SJ/T10187-91Y73系列溫度變化試驗箱——一箱式SJ/T10186-91Y73系列溫度變化試驗箱——二箱式

IEC68-2-14_試驗方法N_溫度變化GB/T2424.13-2002試驗方法溫度變化試驗導則

GB/T2423.22-2002溫度變化QC/T17-92汽車零部件耐候性試驗一般規則

EIA364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估
